石英晶體振蕩器是什么？有什么特點？

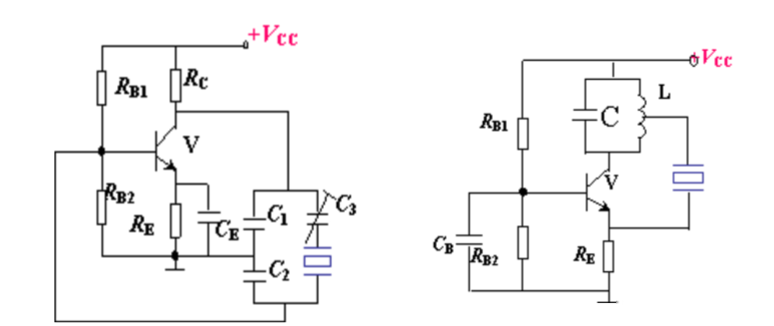

石英晶體振蕩器廣泛用于各種類型的振蕩電路，例如現代電視，電腦計算機等。除了用于通信系統的頻率發生器，用于數據處理設備的 時鐘 信號，并為特定系統提供參考信號。具有高品質因數的石英晶體振蕩器（ 諧振器和振蕩電路）組成。振蕩器的特性取決于晶體的質量，切割方向，晶體振蕩器的結構和電路形式。 Songji Electronics的國際電工委員會（IEC）將石英晶體振蕩器分為四類：普通晶體振蕩器（TCXO），壓控晶體振蕩器（VCXO），溫度補償晶體振蕩器（TCXO）和恒溫控制晶體振蕩器（OCXO）。目前，還有數字補償晶體損傷振蕩（DCXO）。

石英晶體振蕩器類型及特點

（1）普通晶體振蕩器（SPXO） 可產生10 ^（ - 5）~10 ^（ - 4）量級的頻率精度。標準頻率為1-100MHZ，頻率穩定度《100ppm。 SPXO不使用任何溫度和頻率補償措施，并且價格低廉。它通常用作微處理器的時鐘設備。封裝尺寸范圍為21x14x6mm至5x3.2x1.5mm。

（2）壓控晶體振蕩器（VCXO） 的精度約為10 ^（ - 6）~10 ^（ - 5），頻率范圍為1~30MHz。低容差振蕩器的頻率穩定性為+ 50ppm。通常用于鎖相環。包裝尺寸為14 x 10 x 3毫米。

（3）溫度補償晶體振蕩器（TCXO） 使用溫度敏感器件來補償溫度和頻率。其頻率精度約為10 ^（ - 7）~10 ^（ - 6），頻率范圍為1-60 MHz，頻率穩定度在（+1）正負2.5 ppm范圍內，封裝尺寸來自30 x30x15 mm至11.4x9.6x3.9 mm。它通常用于手持電話，移動電話，雙向無線通信 設備等。

（4）恒溫控制晶體振蕩器（OCXO） 將晶振和振蕩電路置于恒溫箱內，以消除環境溫度變化對頻率的影響。 OCXO頻率精度為10 ^（ - 10）到10 ^（ - 8）幅度，對于某些特殊應用甚至更高。頻率穩定性是四種振蕩器中最高的。
